JML電位器性能:

阻值范圍(Ohms) :1K~500K

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 250V

有效電行程:12± 12turns

JML精密電位器3266X環境特征:

額定功率(最高工作電壓300V):+70℃ 0.25W,+125℃ 0w

工作溫度范圍: -5℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±1%

碰撞：390m/s2,4000uqw , △R≤±2%R

振動：10~500Hz，0.75mm或98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.25W，1000h △R≤±3%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕熱：△R≤±3%R，R1≥100MΩ

JML精密電位器3266X物理特征:

總機械行程: 14±2 turns

起動力矩: ≤20mN?m

止檔力矩: ≥25 mN?m

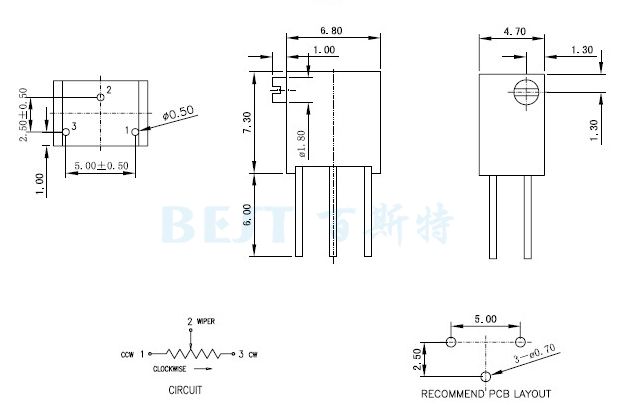

JML精密電位器3266X參考圖紙

單位：mm
