輕觸開關四個腳怎么接？

說到輕觸開關四個腳怎么接？在這很多人容易搞混亂了，因為輕觸開關的功能分為兩種：一種是常開型、另一種是常閉型。其中最為常見的是常開型，常開型是指線路一般為斷開，輕按按鍵柄觸動彈片和底座的炮點接觸，這時開關視為導通，放開按鍵柄彈片和炮點分開，這時開關視為分開，產品的性能為OK。常閉型是比較少見的，因為這樣比較不符合常規的產品設計，常閉型是指正常情況下開關是導通的，當觸動開關的時候，線路和功能都是為斷開的。這種開關的阻值就是和常開的相反，所以小編在這一般不推薦使用。下圖講解的是常開型輕觸開關四個腳接法。

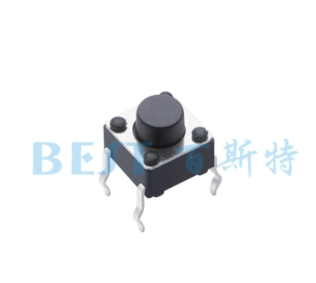

輕觸開關TS-1109（常開型）

四腳原理圖

輕觸開關原理說明

不論是常開型還是常閉輕觸開關必須由兩個引腳以上組成，這樣才能形成一組開關功能，正常為兩腳、四腳、五腳。為什么會有五腳開關的呢?因第五只腳是用來接地的，接地腳是用來干嘛的我想大家都知道。當然還有三個腳的，一般三腳都是側壓的比較多，這個第三只腳就是為了固定設計的，所以大家可以放心使用，使勁的去按壓都是沒有問題的。下圖中兩腳線路我們一款就一目了然了，我來解釋一下輕觸開關的四個引腳是怎么接的吧!正常情況下a和b為一組導通，c和d為一組導通，當觸動開關的時候的a和c為一組，b和d為一組，按照這樣的方式來設計開關的功能就是對的了。

輕觸開關四個腳怎么接？接法就是和上圖說明的一致，如需了解更多輕觸開關日常維護和挑選秘訣又或者您對于輕觸開關還有很疑問的話，歡迎您關注我們精密龍電子有限公司（http://m.jyida.com/），我們會一一為您解答所有有關于開關的問題，如有需要訂購產品，歡迎致電0755-837611936或在線咨詢百斯特客服。
